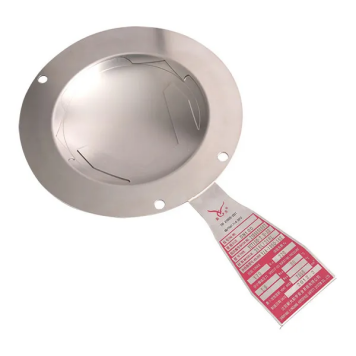

逆作動型ラプチャーディスク（逆座屈型ラプチャーディスクとも呼ばれる）は、高度な圧縮荷重式圧力緩和装置です。従来の順作動型とは異なり、アーチ型構造の凸側が圧力を負担します。この設計により、過圧時にディスクはまず逆変形と不安定な反転を起こし、その後、予め刻まれた溝に沿って急速に破裂します。非破砕性設計は、逆作動型ラプチャーディスクの最も顕著な特徴の一つです。精密ガイド破砕、特殊なサポート、ブレードの補助により、アーチ型ディスクは金属片を発生することなく一体的に破裂し、圧力緩和プロセスをクリーンで信頼性の高いものにします。
非断片化設計の原理と技術的特徴:
逆作動型ラプチャーディスクの独自の作動機構は、破裂時の破片発生を防止します。適用環境の圧力が高まると、逆作動型ディスクは逆方向に変形し、最終的には支持ブレードに接触するか、C字型の予め刻まれた溝に沿って徐々に破裂します。アーチ状のディスクは、破裂して飛散するのではなく、全体が跳ね上がります。この誘導破砕と圧縮荷重の組み合わせにより、破片はディスク構造内に封じ込められるか、完全に除去されます。
破砕型設計と比較して、非破砕型逆作動型ラプチャーディスクは、材料選定、製造精度、支持部の適合性においてより高い基準が求められる一方で、安全性も向上しています。位置決めピンを備えた設計により、正確な設置がさらに保証され、逆取り付けエラーを防止します。
非断片化設計の複数の利点:
下流の汚染と損害の防止：
従来の破片型破裂ディスクは、破裂時に金属片が発生する可能性があり、それが配管や機器に入り込み、詰まり、ポンプやバルブの損傷、あるいは媒体の汚染を引き起こす可能性があります。非破片型設計により、破片の飛散がなく、完全な破裂が保証されるため、クリーンなシステムや高感度システムなど、特に次のような用途に適しています。 圧力緩和のための破裂板。
有毒および可燃性媒体への適合性:
有毒、腐食性、可燃性の媒体を取り扱う場合、非破片化機能により、飛散した破片によって引き起こされる二次事故や環境汚染を防ぎ、システム全体の安全性を高めます。 圧力緩和のための破裂ディスク この設計により、このような高リスクの作業条件に適した選択肢となっています。
安全弁との直列接続の互換性:
逆作動型破裂板は破片が飛び散らないため、安全弁と直接直列に組み込むことができます。この構成により、漏れゼロ、安全弁の耐用年数の延長、メンテナンスコストの削減が実現します。
高い信頼性と適応性:
非破砕性の逆作動型破裂板は、優れた耐疲労性と高い稼働率を誇ります。液相または気液混合媒体システムに適しています。 圧力緩和のための破裂板 過圧保護のため。
石油化学や医薬品などの業界では、破砕しない逆作動型破裂ディスクにより、より安定した過圧保護が提供され、事故のリスクが軽減されます。
瀋陽興光航空宇宙安全システム有限公司は、破裂板安全装置の研究開発、製造、サービスにおいて60年以上の経験を持つ専門企業です。CEおよびASME UD認証を取得しており、高精度な逆作動型破裂板を供給可能です。お客様からのご連絡をお待ちしております。協力の可能性についてご検討いただければ幸いです。
